1. Compact met hoog vermogen
Veel hogere koppel dichtheid dan traditionele inductiemotoren.
2. Lage stroomverbruik & langere actieradius
Verminderde energieverliezen leiden tot een langere actieradius.
3. Hoge betrouwbaarheid, lage onderhoudsbehoefte
Volledig afgesloten constructie zorgt voor uitstekende duurzaamheid en laag onderhoud.
4. Superieure regelnauwkeurigheid
Resolver-feedback zorgt voor betere nauwkeurigheid bij precisieapparatuur.

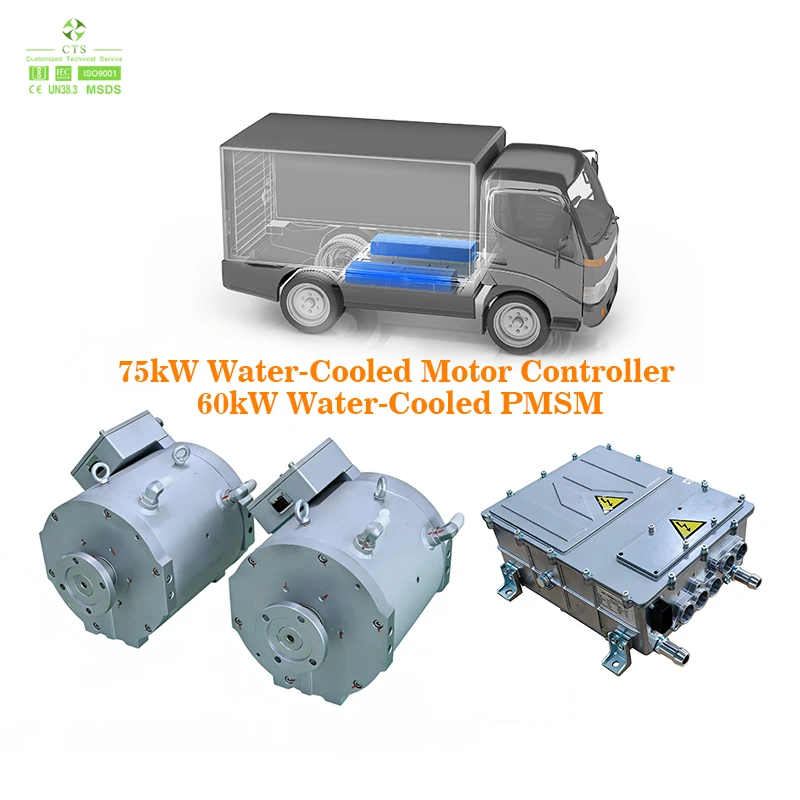

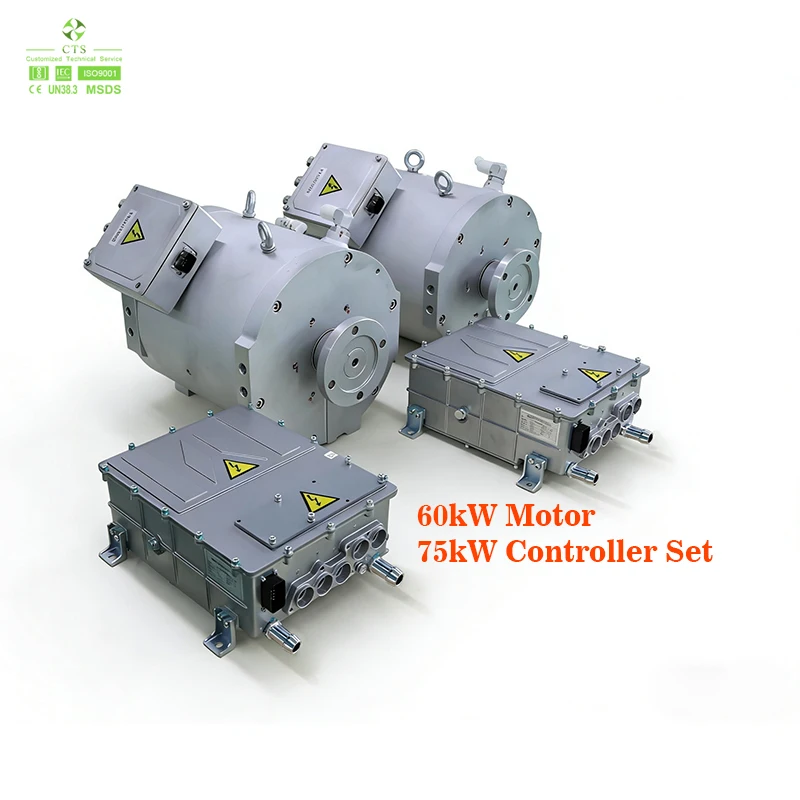

Permanentmagneet synchrone motor 60kW met 75kW motorregelaar voor elektrische voertuigen, boten/industriële machines
Onze 60kW permanente magneet synchrone motor (PMSM) in combinatie met een 75kW hoogrendements motorregelaar levert een uitstekende vermogensdichtheid, nauwkeurige regeling en hoge betrouwbaarheid. Deze geïntegreerde motor- en regelaaroplossing is ontworpen voor elektrische voertuigen, elektrische boten, industriële machines en andere hoogwaardige elektrische aandrijfsystemen.
Beschrijving
Permanentmagneet synchrone motor 60kW met 75kW motorregelaar voor elektrische voertuigen, boten/industriële machines
╣PRODUCTBESCHRIJVING
Onze 60kW Synchrone motor met permanente magneet (PMSM) gecombineerd met een 75KW hoog efficiënt motorcontroller levert een uitstekende vermogensdichtheid, precisiebesturing en hoge betrouwbaarheid.
Deze geïntegreerde motor en controller-oplossing is ontworpen voor elektrische voertuigen, elektrische boten, industriële machines en andere hoogwaardige elektrische aandrijfsystemen.
Deze geïntegreerde motor en controller-oplossing is ontworpen voor elektrische voertuigen, elektrische boten, industriële machines en andere hoogwaardige elektrische aandrijfsystemen.

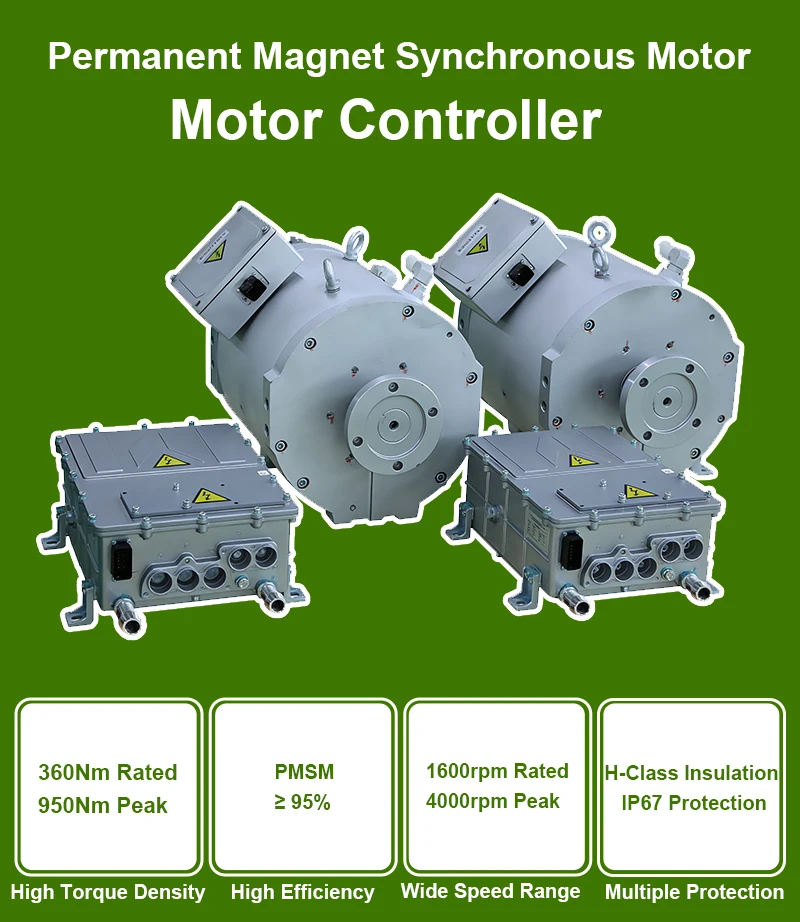

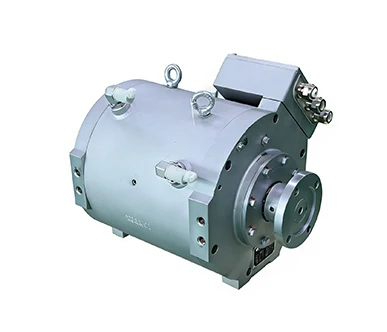

Motorparameters :
1. Driefasen permanent-magnet synchrone motor, nominale spanning 380VAC, 2. Nominale toerental: 1600rpm, maximaal toerental: 4000rpm 3. Nominale koppel: 360N·m, maximaal koppel: 950N·m 4. Nominale vermogen: 60kW, maximaal vermogen: 120kW 5. Isolatieklasse: H-klasse, beschermingsklasse: IP67
1. Driefasen permanent-magnet synchrone motor, nominale spanning 380VAC, 2. Nominale toerental: 1600rpm, maximaal toerental: 4000rpm 3. Nominale koppel: 360N·m, maximaal koppel: 950N·m 4. Nominale vermogen: 60kW, maximaal vermogen: 120kW 5. Isolatieklasse: H-klasse, beschermingsklasse: IP67
6. Koelingsmethode: Waterkoeling

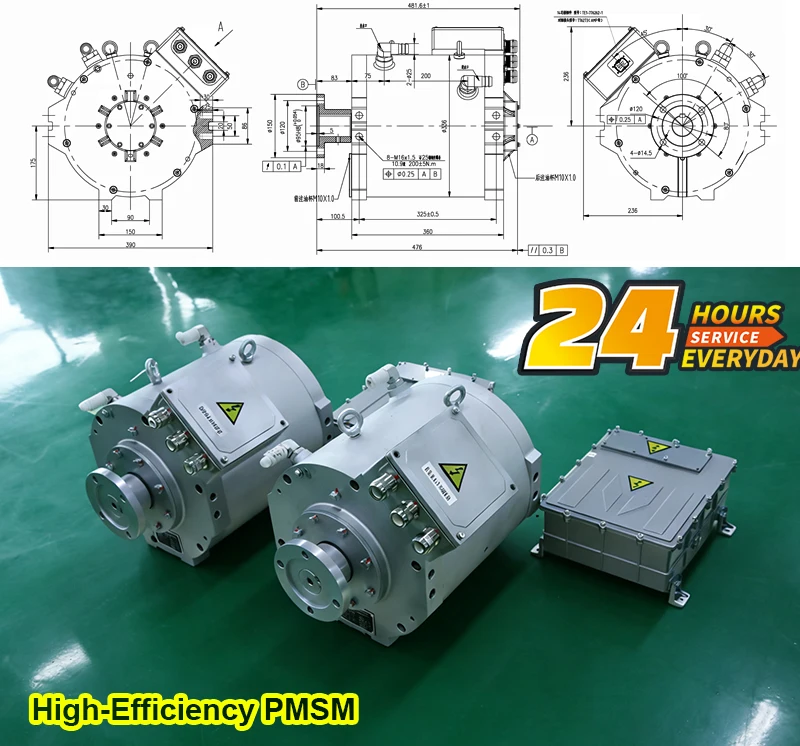

7. Afmeting: Φ336×360mm

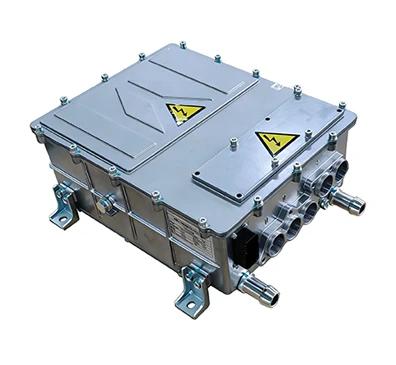

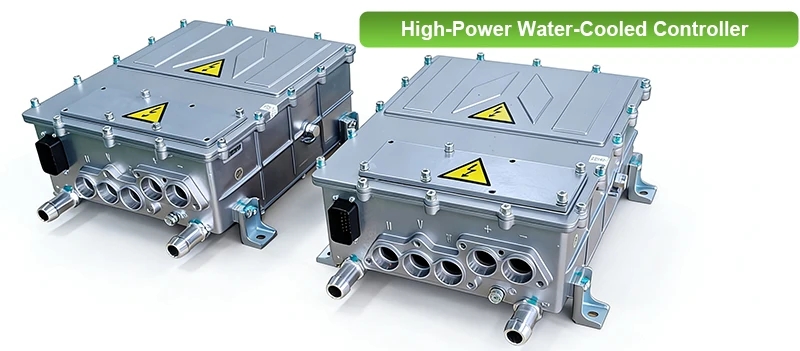

Controllerparameters:
Nominale capaciteit 75KVA
Max. capaciteit 135KVA
Voltagebereik 420-720V Nominale ingangsstroom 176A
Volume: 385mm*308mm*148.3mm
Gewicht (Kg) <=10Kg
Max. capaciteit 135KVA
Voltagebereik 420-720V Nominale ingangsstroom 176A
Volume: 385mm*308mm*148.3mm
Gewicht (Kg) <=10Kg
╣PRODUCT VOORDELEN
1. Hoge vermogensoutput
Ontworpen voor toepassingen met hoge belasting en hoge snelheid.
2. Hoogefficiënte waterkoeling
Waterkoeling zorgt voor een stabiele temperatuur en continu hoog vermogen.
3. Geïntegreerde aluminium drukgietbehuizing
Uitstekende warmteafvoer met lichtgewicht structuur.

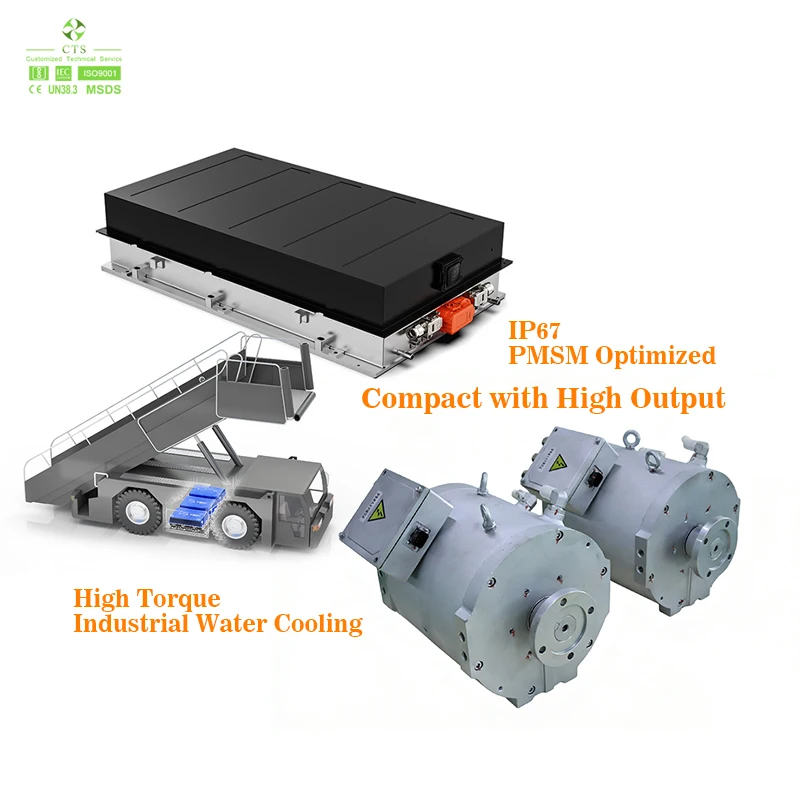

4. IP67-bescherming
Volledig beschermd tegen water en stof voor extreme omgevingen.
5. Meerdere ingebouwde beveiligingen
Uitgebreide beveiliging tegen overstroom, oververhitting, enz.
Ontworpen voor toepassingen met hoge belasting en hoge snelheid.
2. Hoogefficiënte waterkoeling
Waterkoeling zorgt voor een stabiele temperatuur en continu hoog vermogen.
3. Geïntegreerde aluminium drukgietbehuizing
Uitstekende warmteafvoer met lichtgewicht structuur.
4. IP67-bescherming
Volledig beschermd tegen water en stof voor extreme omgevingen.
5. Meerdere ingebouwde beveiligingen
Uitgebreide beveiliging tegen overstroom, oververhitting, enz.

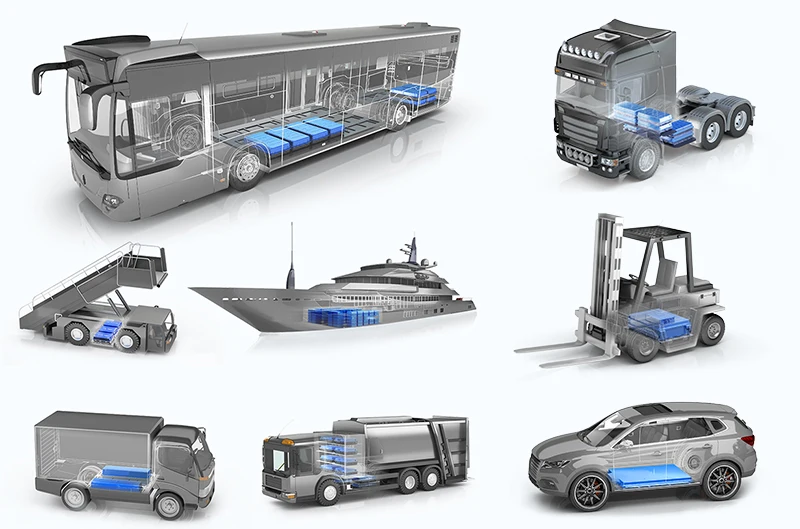

╣TOEPASSINGEN
Toepassingsvelden
* Elektrische vrachtwagens
* Elektrische bussen
* Industriële voertuigen
* Elektrische bouwmachines
* Speciale elektrische voertuigen
* Hoogwaardige logistieke EV's
* Elektrische vrachtwagens
* Elektrische bussen
* Industriële voertuigen
* Elektrische bouwmachines
* Speciale elektrische voertuigen
* Hoogwaardige logistieke EV's

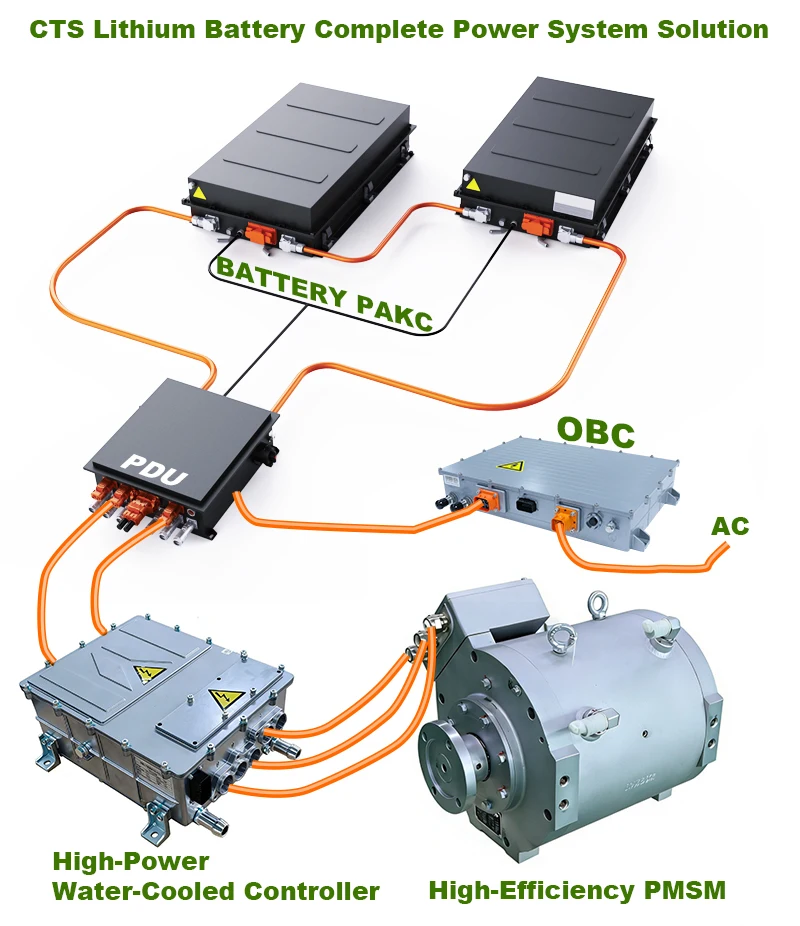

CTS biedt een alles-in-één aandrijfoplossing voor elektrische logistieke voertuigen en EV-onderdelen
gerelateerde producten

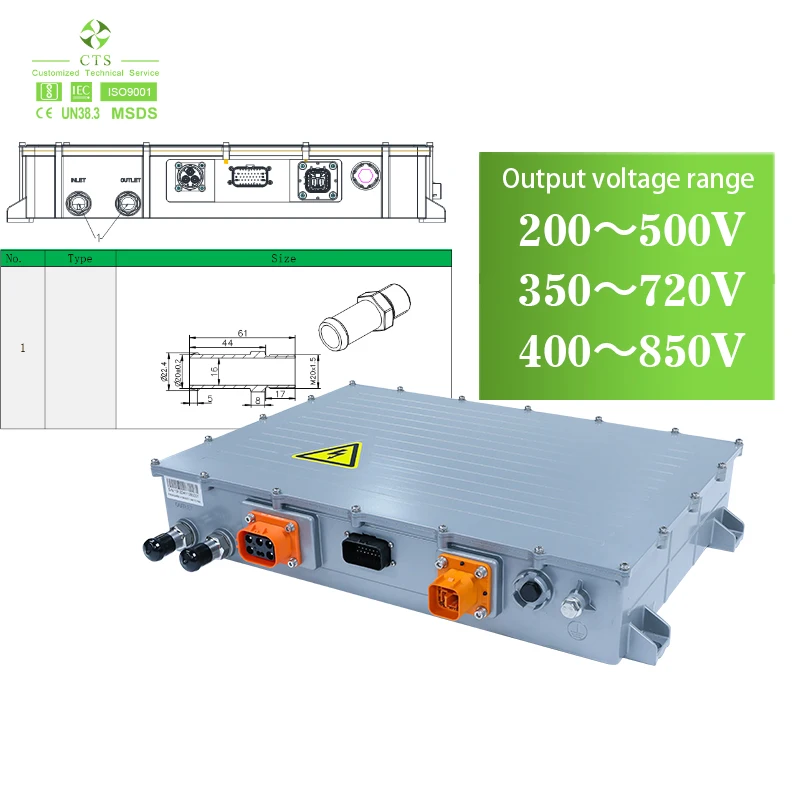

De parameters van 20KW OBC
