Effektivitet : Den har en hög laddningskonverterings-effektivitet, vilket kan minimera energiförlust.
Säkerhet: Den har en hög säkerhetsnivå och det kommer inte att förekomma några elektriska olyckor eller andra farliga situationer under laddningen.
process.
Stabilitet: Den har bra stabilitet, vilket säkerställer att laddningsprocessen förblir stabil och pålitlig.
Kompatibilitet: Den har en bred kompatibilitet, lämplig för olika typer av elbilar och laddstationer.
utrustningens säkerhet.
Systemintegrering: Den integreras med andra elbilssystem, som fordons elektronikstyrningssystem, batteri
hanteringssystem mm., för att säkerställa stabiliteten och pålitligheten i hela elbilssystemet.
IP67 Ombord EV-laddare 3,3 kW 6,6 kW 10 kW 20 kW med 72 V 96 V 144 V 320 V 360 V 400 V 540 V 700 V 800 V laddspänningar
Ombordladdaren är en högeffektiv och högeffektiv laddare som är särskilt utvecklad för nya litiumjonbaserade eldrivna logistikfordon, bussar, byggnadsmaskiner och andra fordon på ny energi. Den är designad och utvecklad med modulära, standardiserade och universella designidéer. Laddaren stöder trefas växelströmsingång och likspänningens utgångsspänning kan justeras.
Beskrivning
3,3 kW 6,6 kW 10 kW 20 kW EV laddare i fordonet 72 V 96 V 144 V 320 V 360 V 400 V 540 V 700 V 800 V IP67 OBC laddare
╣PRODUKTBESKRIVNING
Den 20KW inbyggd laddare är en högpresterande och effektiv laddare som utvecklats speciellt för nya lithiumjonelbilar, logistikfordon, bussar, byggmaskiner och andra nya energifordon.
Den är utformad och utvecklad med modulära, standardiserade och universella designprinciper. Laddaren stöder tre-fasigt AC-inmatning och DC-utgångsspanningen kan vara justerbar.
Huvudsakliga egenskaper:
1. Kompatibelt med SAE J1772 och EN61851.
2. Fullständigt sigillad process kan fungera pålitligt under villkoren -40°C-+85°C
3. Firmvaruuppdatering över CAN-bus.
4. Skyddsnivå IP67 Kan arbeta säkert under korttidsvattenimmersionsförhållanden

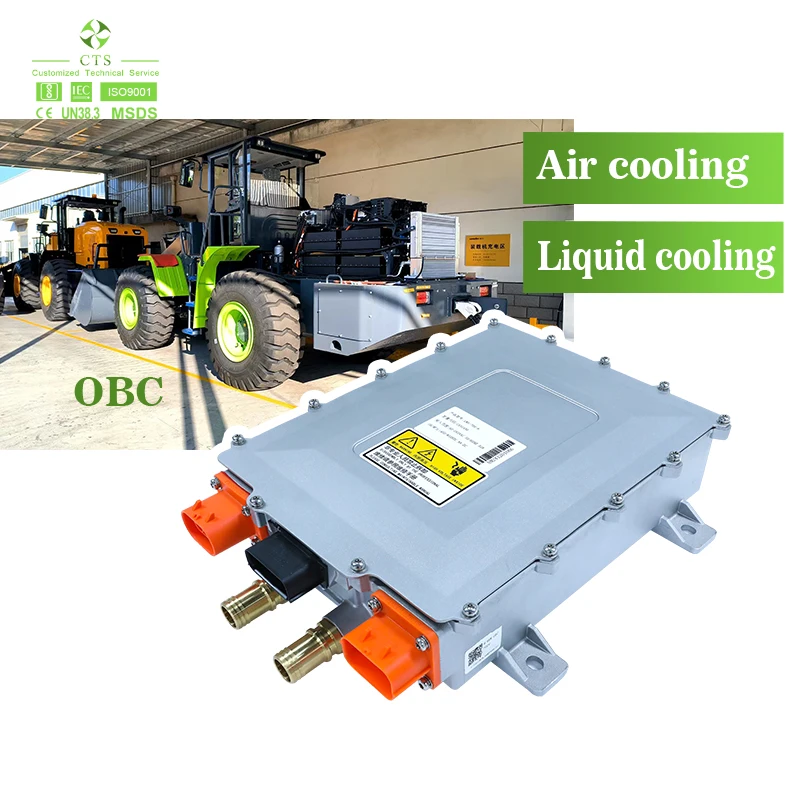

5. Värmeavledningsmetod: luftkylning/vattenkylning
1. Kompatibelt med SAE J1772 och EN61851.
2. Fullständigt sigillad process kan fungera pålitligt under villkoren -40°C-+85°C
3. Firmvaruuppdatering över CAN-bus.
4. Skyddsnivå IP67 Kan arbeta säkert under korttidsvattenimmersionsförhållanden
5. Värmeavledningsmetod: luftkylning/vattenkylning
6. Skydd för DC Högspänningslåsloop (HVIL)
7. Kan ladda med konstant effekt och konstant ström.
Parametrarna för 20KW OBC
Modell |
Inmatningsspänningsområde |
Utgående effekt |
Utmatningspåspanning |
Utmatningsström |
360 V |
152~456VAC |
20KW |
360VDC |
200-500VDC/0-54A |
540V |
152~456VAC |
20KW |
540VDC |
350-720VDC/0-36A |
700 V |
152~456VAC |
20KW |
700VDC |
400-850VDC/0-24A |
ingång
|
Nominal AC-inpåspanning |
tre-fasig AC-inmatning 380VAC 20kW |
Effektivitet |
94% |
|
Frekvens |
45-65Hz |
|
Effektfaktor |
0.99 |
|
Huvudutmatning
|
Utgående effekt |
20kW@380VAC |
Utspännings-/strömnivå |
200V ~500V / 0~54A
350V ~720V / 0~36A
400V ~800V / 0~24A
|
|
Noggrannhet vid konstant tryck |
±1% |
|
Noggrannhet vid konstant ström |
± 2% |
|
Ripplningspänningsskoefficient |
5% |
|
Kommunikationsfunktion
|
CAN-kommunikation |
ja |
Boudfrekvens |
125Kbps, 250Kbps, 500Kbps (Enligt kundens behov) |
|
Avslutningsresistor |
nr |

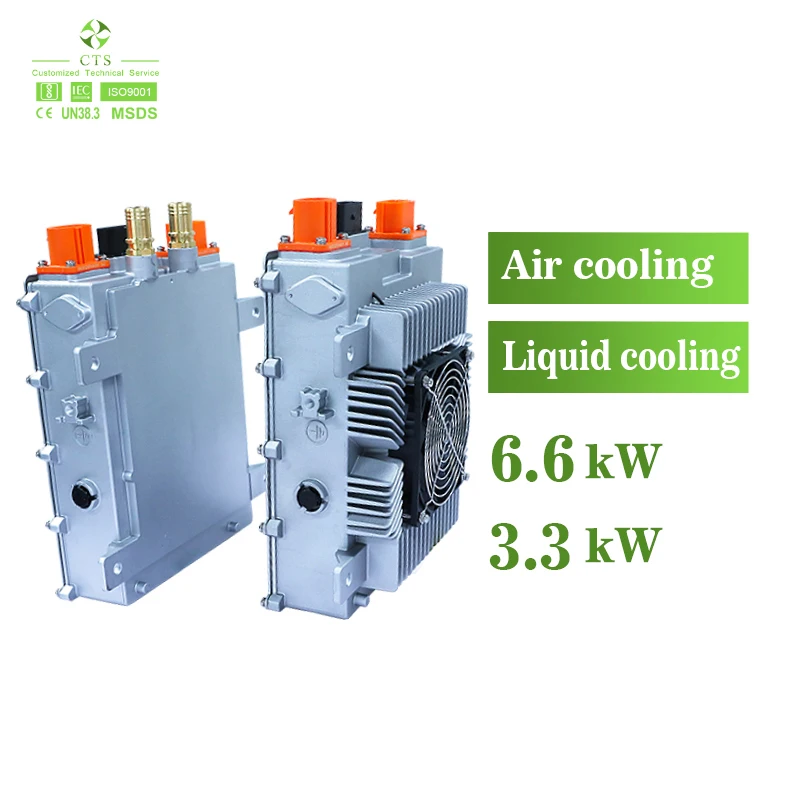

Parametrarna för 6.6KW OBC med 1500W DCDC-konverterare
Modell |
Spänning |
Charger
Hårdvara
|
DC-DC
Hårdvara
|
DC-DC-effekt |
kylmetod |
CD-LW01 |
144 V |
HK-LW-202-46 |
TDC-JH-144- 12 |
1K5W |
Vätskekylning |
CD-LW02 |
312V |
HK-LW-450-20 |
TDC-JH-320- 12 |
1K5W |
Vätskekylning |
CD-LW03 |
540V |
HK-LW-680-14 |
TDC-JH-540- 12 |
1K5W |
Vätskekylning |
CD-LW04 |
108V |
HK-LW-177-60 |
TDC-JH-108- 12 |
1K5W |
Vätskekylning |
CD-LW05 |
216V |
HK-LW-290-28 |
TDC-JH-216- 12 |
1K5W |
Vätskekylning |
CD-LF01 |
144 V |
HK-LF-202-46 |
TDC-JH-144- 12 |
1K5W |
Luftkylning |
CD-LF02 |
312V |
HK-LF-450-20 |
TDC-JH-320- 12 |
1K5W |
Luftkylning |
CD-LF03 |
540V |
HK-LF-680-14 |
TDC-JH-540- 12 |
1K5W |
Luftkylning |
CD-LF04 |
108V |
HK-LF-177-60 |
TDC-JH-108- 12 |
1K5W |
Luftkylning |
CD-LF05 |
216V |
HK-LW-290-28 |
TDC-JH-216- 12 |
1K5W |
Vätskekylning |
Spänningsplattform |
108V |
144 V |
216V |
312V |
540V |
||
utgång
|
Utdata spänningsområde |
45~177V |
50~202V |
70~290V |
110~450V |
170~680V |
|
Utmatningsström |
60A |
46A |
28A |
20A |
14A |
||
utgång
|
Utgående effekt |
6600W@220VAC 3300W@110VAC |
Utgångsläge |
konstant spänning / konstant ström |
|
Noggrannhet för konstant spänning |
± 1% |
|
Noggrannhet vid konstant ström |
± 2% |
|
Ripplningspänningsskoefficient |
5% |
|
Ingång
|
Inmatningsspänningsområde |
AC 90~265V |
Frekvens |
45-65Hz |
|
Ingångsström |
32A |
|
Effektfaktor |
≥ 0,99 Mer än hälften av en last |
|
Effektivitet |
≥ 93% av den fulla lasten |
|
Vänteläge Energi |
≤ 5W |
|
Låg spänning utmatning
|
Utgångsläge |
konstant spänning |
Utmatningsspänning |
13,8V |
|
Nominell ström |
5A |
|
Noggrannhet för konstant spänning |
± 2% |
|
utgående effekt |
≥ 62,5W |
|
Ripplningspänningsskoefficient |
1% |
|
För mer information ,
klicka här längst ner på skärmen "CHATTA NU"!!!
╣PRODUKTFÖRDALAR
╣Produktdetaljer

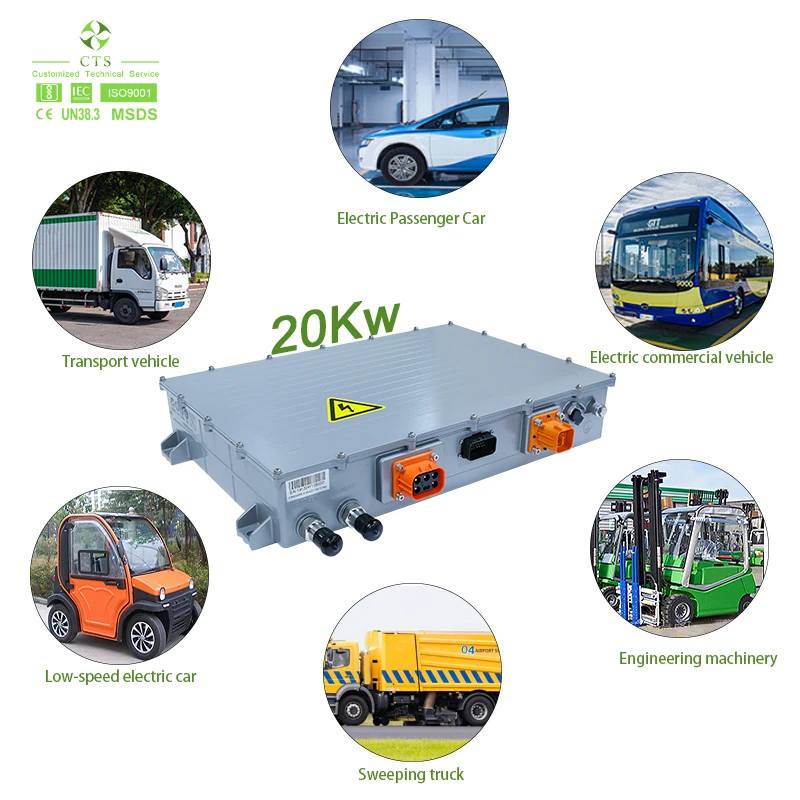

20KW OBC har designats för större effektladdare, 3-fasigt AC-ingång, 400VDC-700VDC utgång. Det kan användas i bussar, lastbilar och kan motstå hård miljö (vibration, termisk chock och extrem temperaturspann). Det är designat med vätskakylning och IP 67-skyddsklass, och kan programmeras med den oberoende styrenheten inne, vilket gör det flexibelt att uppfylla kundens enskilda krav.
